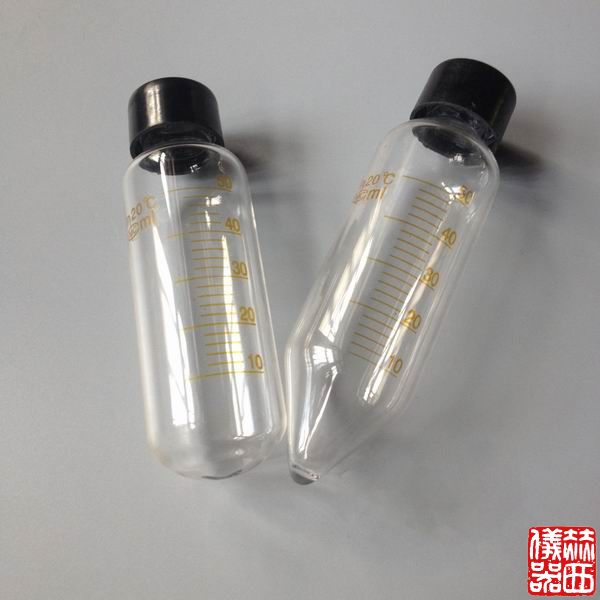

離心管材質(zhì)介紹--玻璃

       目前尚未有一種材料可以滿足所有的離心機實驗要求，使用玻璃還是塑料制品決定于應(yīng)用以及儀器的設(shè)計，需要考慮材料的特殊材質(zhì)，當然還有成本。

玻璃的一般性質(zhì)

玻璃的原料主要是硅砂（SiO2）、硼酸（H3BO3）或硼砂（Na2B4O7、10H2O ）、石灰（CaO）、玻璃屑（碎玻璃）、磷酸（P2O5）、堿（Na2O，由Na2CO3、Na2SO4、NaNo3、Na2B4O7等提供）及其他含鉀、鎂、鋅、鋁等氧化物之原料。

玻璃制品對于水、鹽溶液、酸、堿以及有機溶劑具有很好的化學耐性，從這點來看超過大多數(shù)的塑料制品，僅有氫氟酸以及在升溫條件下的強堿或濃磷酸會攻擊玻璃。玻璃制品的另一個特點是形狀的穩(wěn)定性（即使在升溫條件下），以及高度透明。

特定玻璃的特殊性質(zhì)

實驗室應(yīng)用中，有許多不同性質(zhì)不同種類的玻璃可以選擇。

納-鈣玻璃

納-鈣玻璃（比如AR-Glas）具有良好的化學與物理性質(zhì)。適用于短時間接觸化學試劑與有限的熱沖擊的應(yīng)用。

硼硅酸鹽玻璃（BORO3.3、BORO5.4）

硼硅酸鹽玻璃具有出色的化學與物理性質(zhì)。如國際標準DIN ISO 3585所述，一級水解玻璃的線性膨脹系數(shù)為3.3，適用于需要出色化學耐性和熱耐性（包含耐受熱沖擊），以及高機械穩(wěn)定性的應(yīng)用。是典型的用于化學器械的玻璃，比如圓底燒瓶與燒杯及計量產(chǎn)品。

玻璃制品的使用

在使用玻璃的時候，必需要考慮抵抗熱沖擊與機械力的耐性。必需遵循嚴格的安全措施：

不要在熱板上加熱體積計量儀器、量筒或者試劑瓶。

在進行放熱反應(yīng)，例如稀釋硫酸或者溶解氫氧化鈉時，一定要進行持續(xù)攪拌并冷卻試劑，并且選擇合適的容器，例如錐形瓶，決不可使用刻度量筒或者容量瓶。

玻璃儀器絕不可暴露于突然的劇烈的溫度變化。從熱干燥箱中取出玻璃儀器時，千萬不要立刻放置于冷的或者濕的臺面上。

對于承壓應(yīng)用，只能使用設(shè)計用于此用途的玻璃儀器。例如：抽濾瓶與干燥器，只能在確認完好之后才能抽真空使用。

化學耐性

水或酸與玻璃的化學相互作用

水或酸與玻璃表面的化學相互作用小到幾乎可以忽略；只有非常少量的，主要為單價陽離子會從玻璃中溶出。在玻璃表面形成非常薄的，幾乎無空隙的硅膠層，阻止進一步的侵蝕。氫氟酸與熱磷酸是例外，因為這兩種酸會抑制保護層的形成。

堿與玻璃的化學相互作用

堿會侵蝕玻璃且隨濃度與溫度升高而增強。硅硼酸鹽玻璃3.3可限制表面侵蝕達到um的水平。當然，隨著接觸時間的延長，體積變化與/或者刻度損壞仍有可能發(fā)生。

玻璃的水解耐性

一級水解玻璃可以達到DIN  ISO  719（98℃）5個水解耐性級別的第一級。這意味著顆粒度為300-500um的玻璃暴露于98℃的水中1小時，少于31ug Na2O/克玻璃被水解。此外，一級水解玻璃也達到了DIN  ISO 720（121℃）3個水解級別的第一級。這意味著暴露于121℃的水中1小時，少于62 ug Na2O/克玻璃被水解。

對酸的耐性

一級水解玻璃達到了DIN 12  116標準酸耐性的4個級別的第一級。一級水解玻璃也被稱為耐酸硅硼酸鹽玻璃，與6N HCL中煮沸6小時，其表面侵蝕小于0.7 mg/100 cm2。

對堿的耐性

一級水解玻璃達到了DIN  ISO 695標準3個耐堿級別的第二級。3小時相同體積氫氧化鈉（1 mol/L）與碳酸鈉（0.5 mol/L）煮沸產(chǎn)生的侵蝕大約為 134 mg/100 cm2。

本文首發(fā)于赫西離心機，轉(zhuǎn)載請注明。

離心管材質(zhì)介紹-塑料：http://meiyabz.cn/hexi2012xinwenzixun/2016-08-31/622.html
